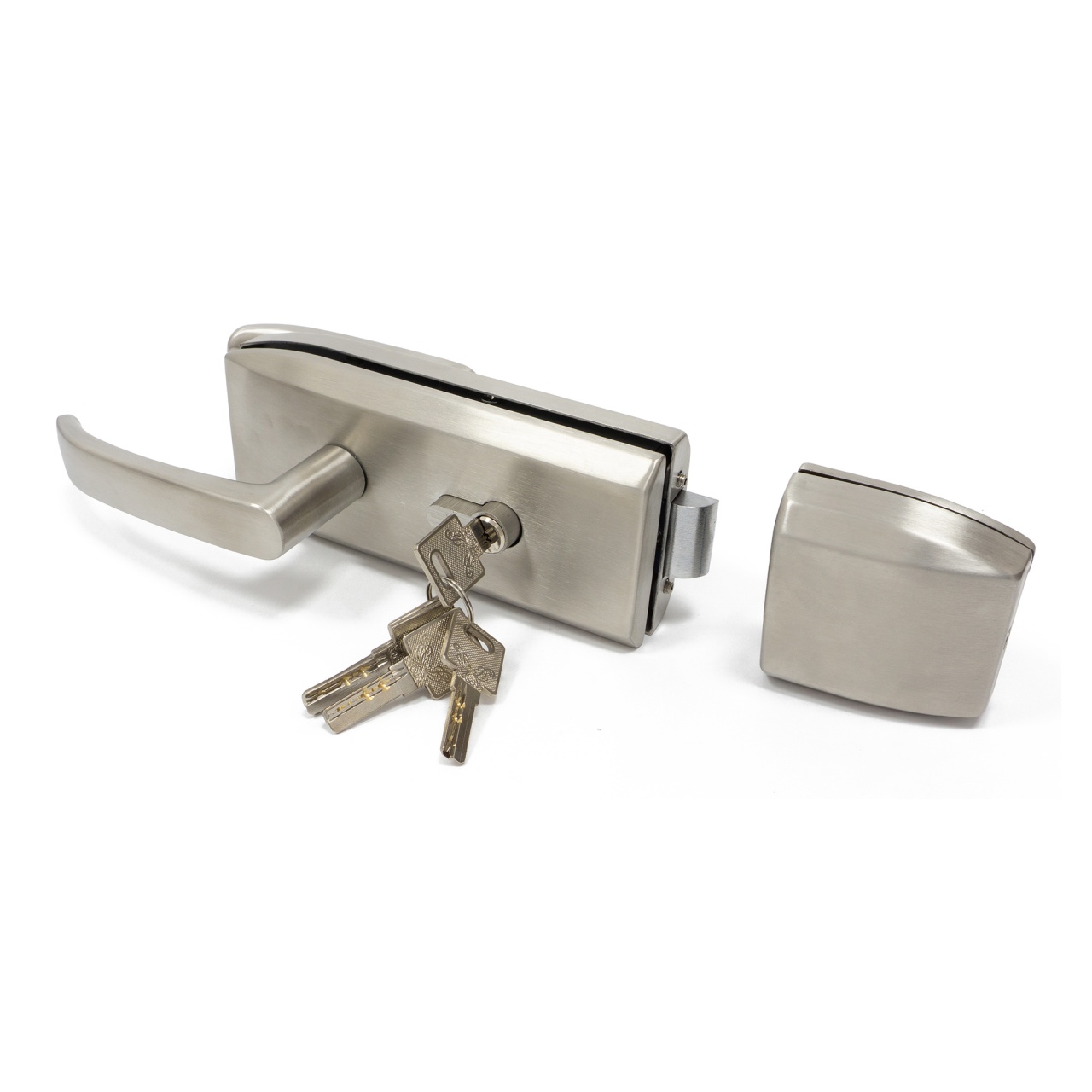

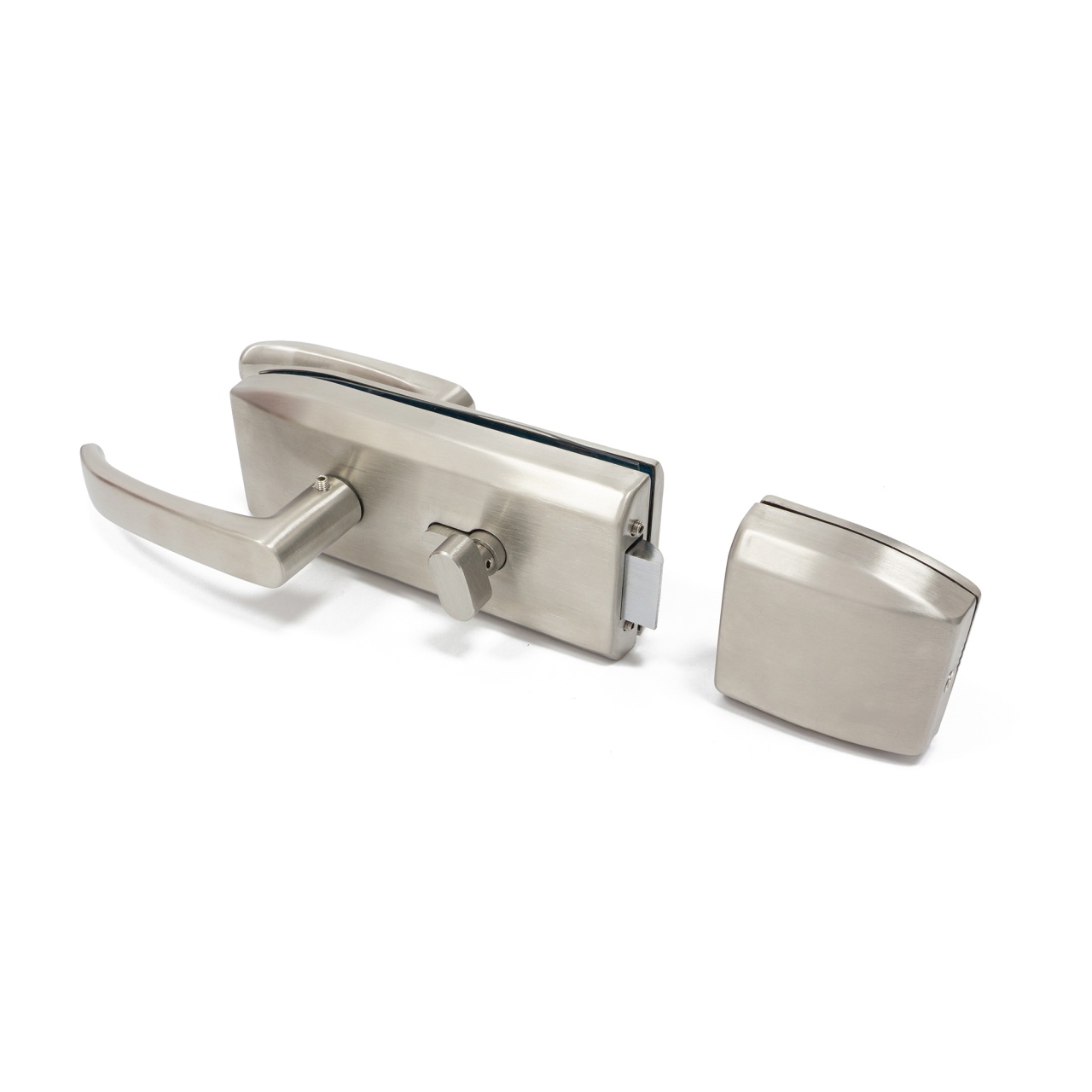

Set broasca si maner pentru usa din sticla 10-12 mm, simetrica, finisaj inox

Ideal pentru uși din sticlă securizată montate sticlă–sticlă sau sticlă–toc din sticlă, broasca IFL 12110 este o soluție tehnică solidă, destinată aplicațiilor unde se dorește un sistem simetric, reversibil și cu aspect uniform pe ambele fețe ale ușii.

Avantaje

Piese vizibile din inox AISI 304 – aspect profesional și rezistență bună în timp, inclusiv în spații cu trafic intens.
Construcție simetrică și complet reversibilă – permite montaj pe uși cu deschidere stânga sau dreapta.
Protecție eficientă a sticlei – folii din cauciuc incluse pentru prevenirea zgârierii și fisurării.

Aplicații

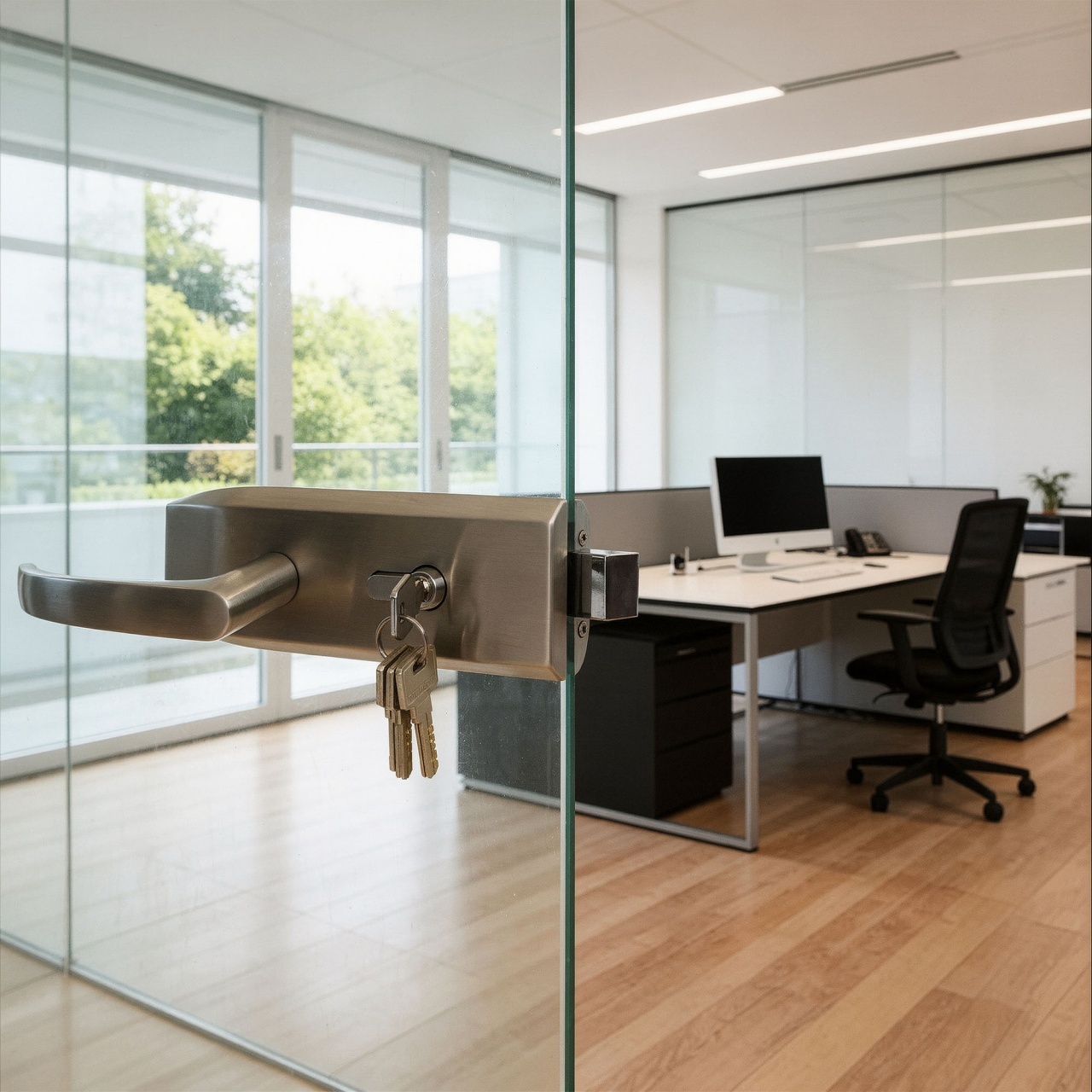

Uși din sticlă în birouri și spații administrative.
Uși interioare din sticlă pentru locuințe moderne.
Compartimentări din sticlă în spații comerciale sau showroom-uri.

Detalii tehnice și construcție

Toate componentele vizibile (plăci, mânere) sunt fabricate din inox AISI 304. Corpul broaștei este realizat din oțel, cu posibile piese din alte aliaje, iar cilindrul este din aluminiu.
Pentru montaj, pe lângă cheia hexagonală SW 2.5 mm inclusă, este necesară doar o șurubelniță PH2.

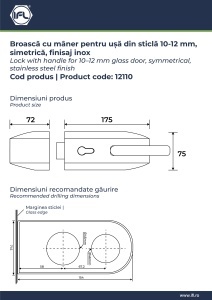

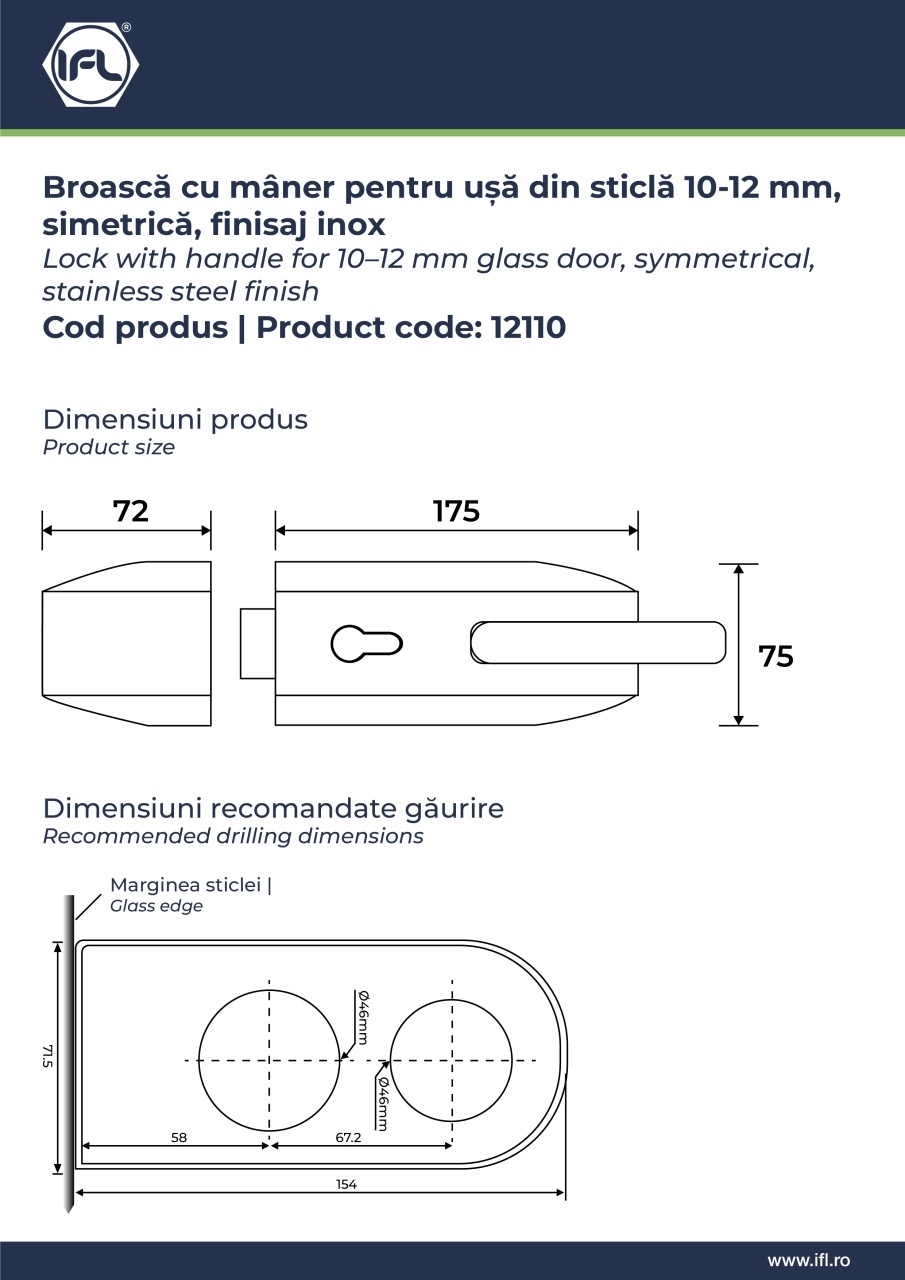

Dimensiuni generale (orientative)

Dimensiune ansamblu broască (vizibil pe ușă): aprox. 175 × 74 mm, grosime max. 22 mm

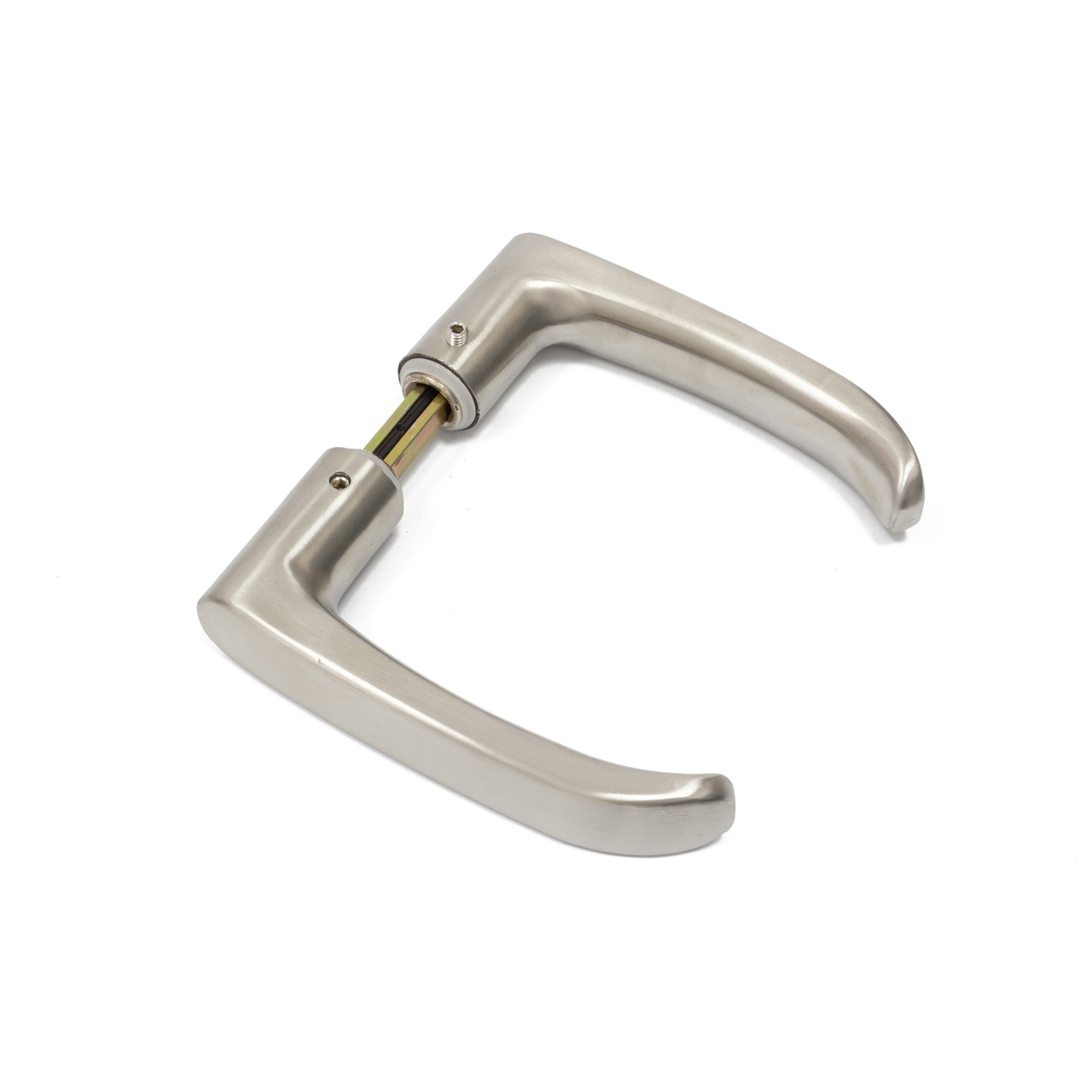

Mânere: 50 × 116 mm, cu pătrat 8 × 8 × 116 mm
Placă contraplacă sticlă–sticlă: aprox. 72 × 75 mm
Grosime ușă compatibilă: 10–12 mm

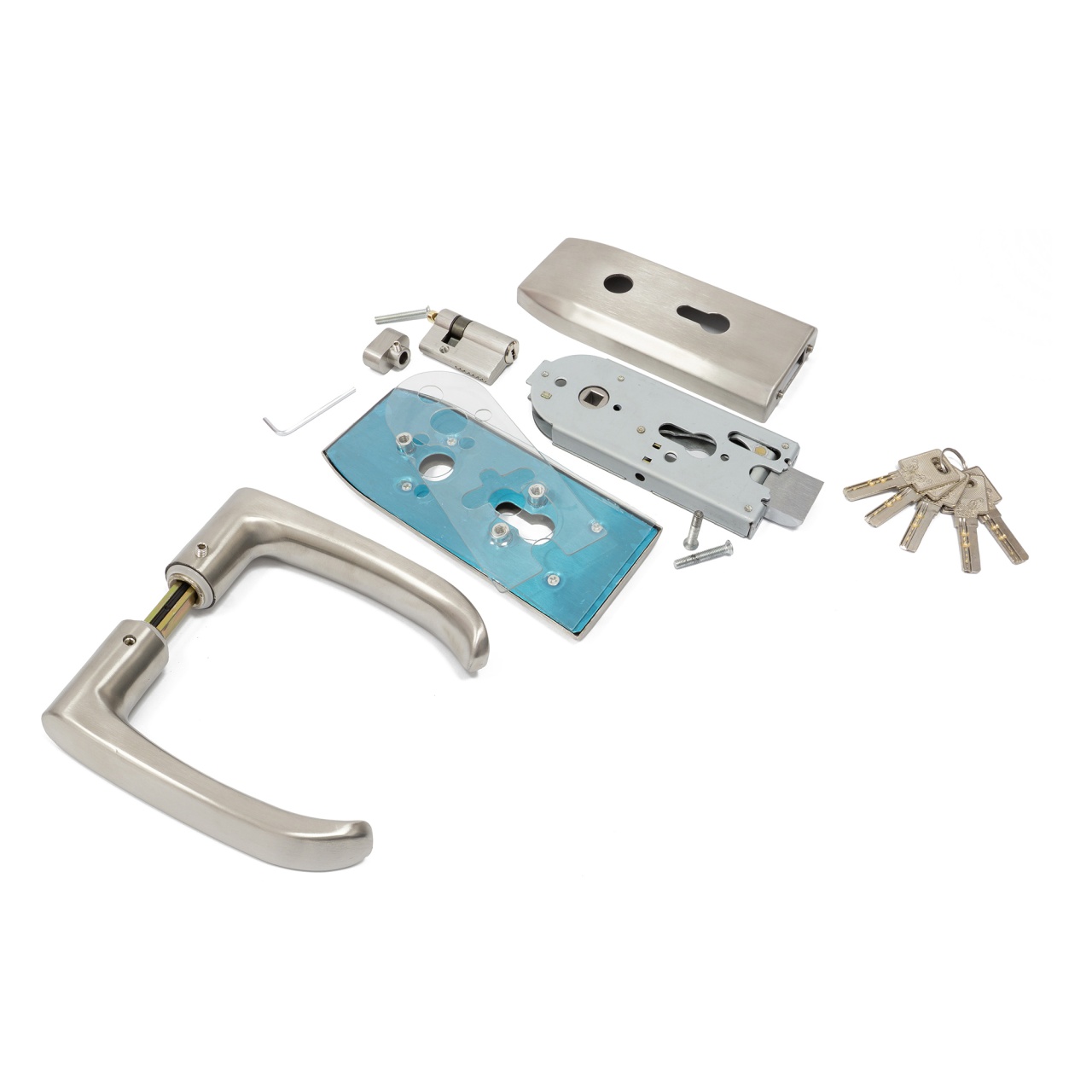

Componente principale

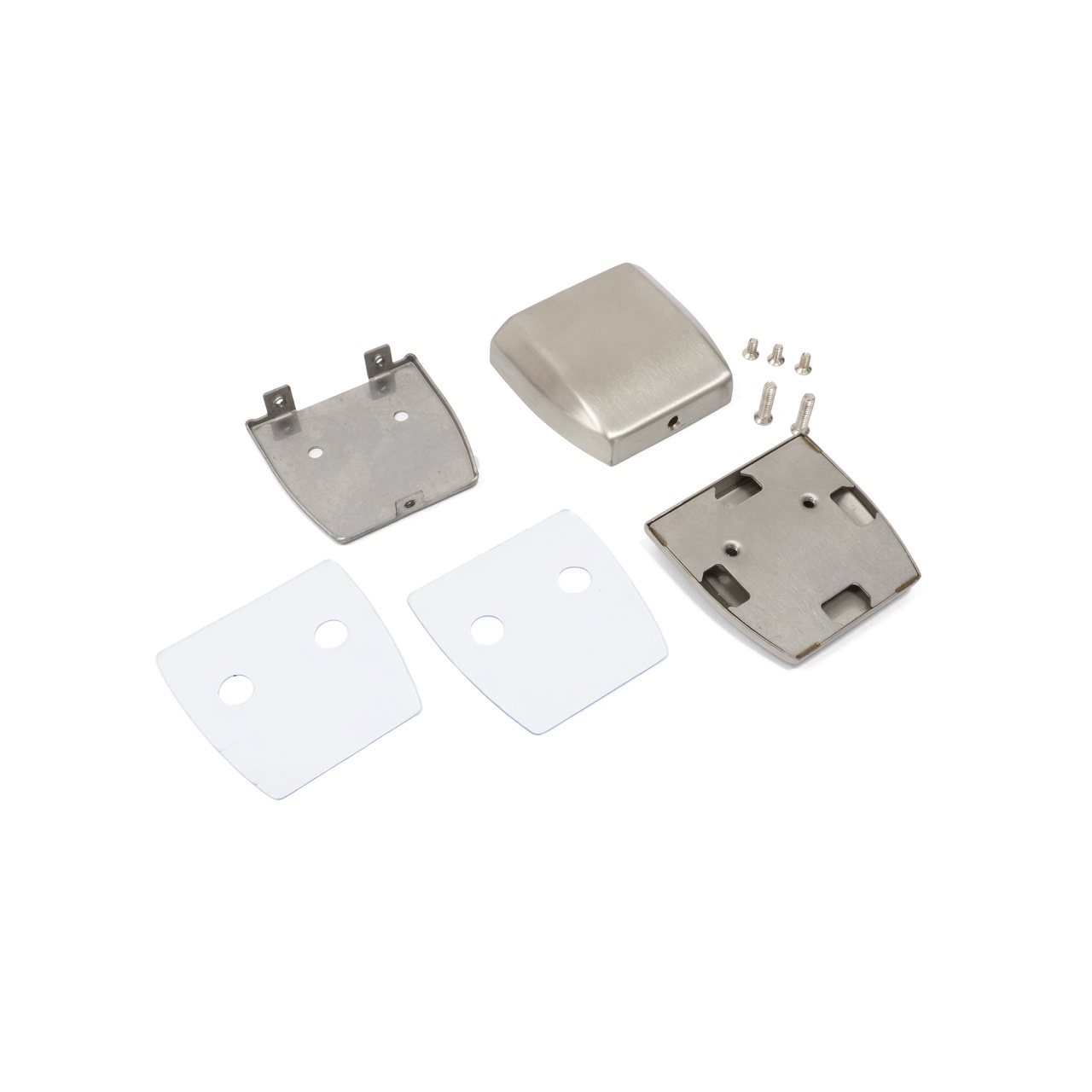

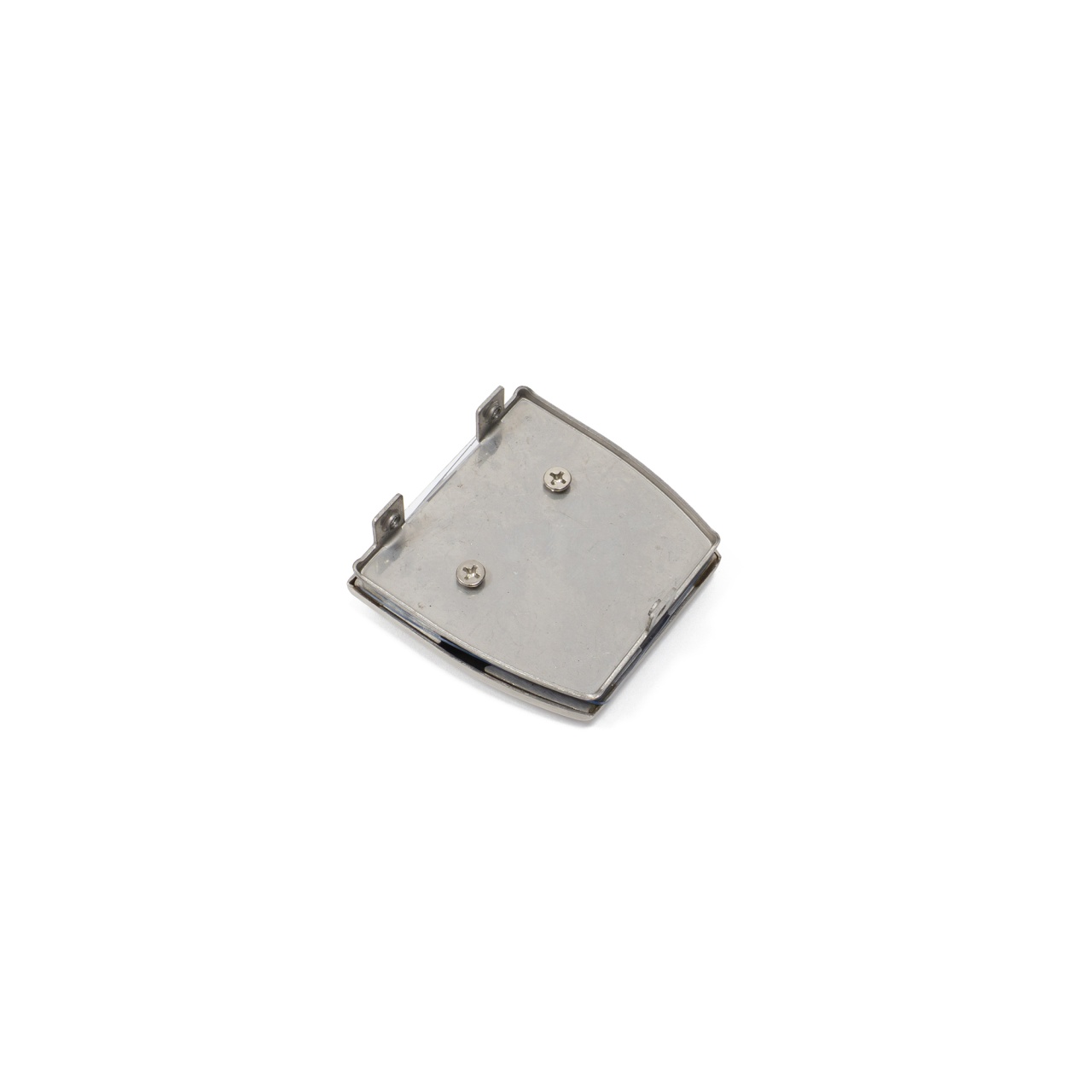

Placă pentru toc din sticlă (reversibilă)
Dimensiuni montată: 72 × 75/60 × 30 mm, formată din:

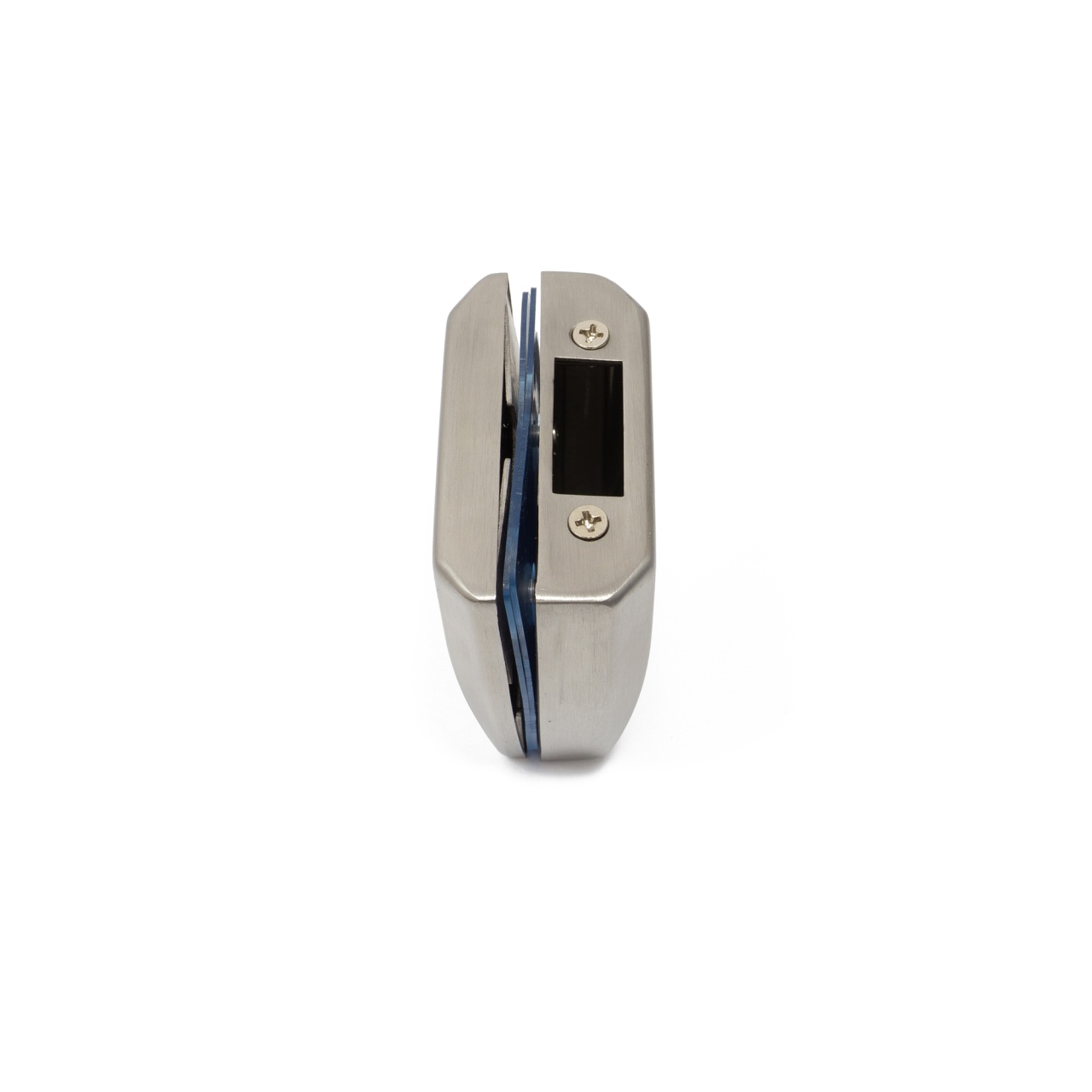

Placă de mascare: 72 × 75/60 × 20 mm, fixată cu 3 șuruburi M4 × 8 mm, cu decupaj pentru zăvor 30 × 12 mm

Componenta 1 (fixare pe ușă): 70 × 70/57 mm, tablă inox 1,5 mm, cu:

3 orificii filetate M4
2 orificii Ø5 mm la distanță de 38 mm, pentru fixare cu șuruburi M5 × 20 mm (incluse)

Componenta 2 (opusă): 72 × 75/60 × 12 mm, placă inox 1,5 mm, cu 2 orificii filetate M5 la 38 mm

2 folii de cauciuc: 70 × 70/60 × 1 mm

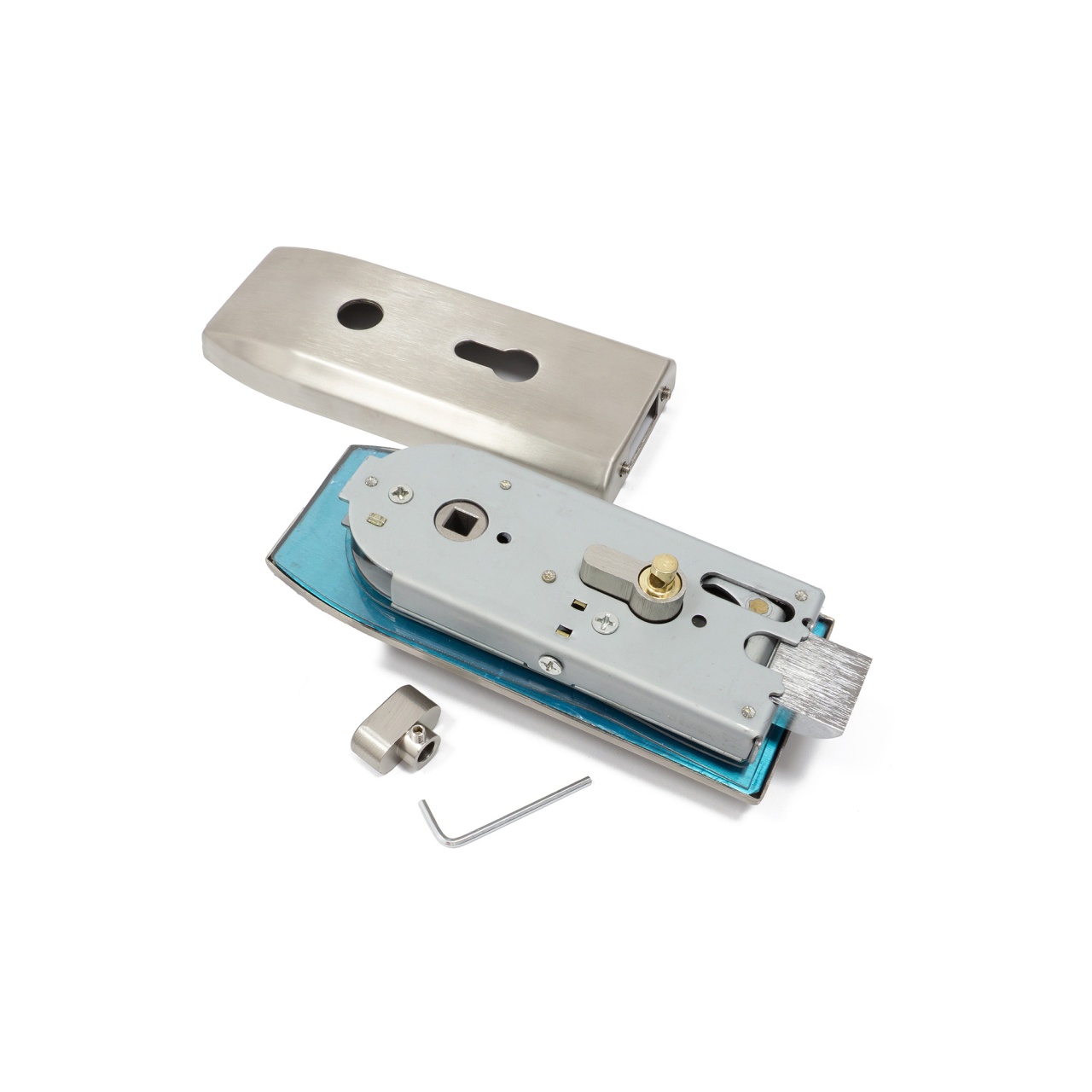

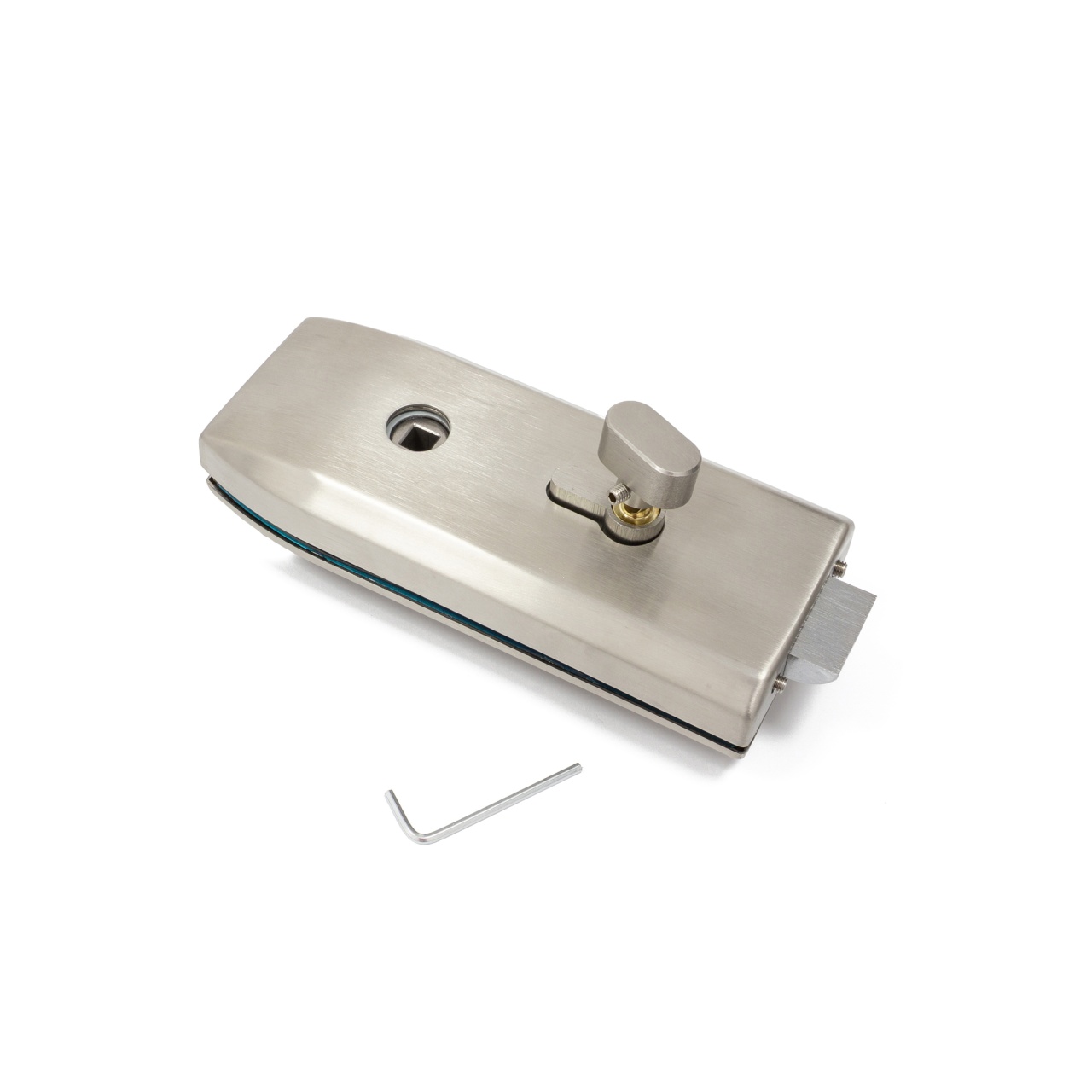

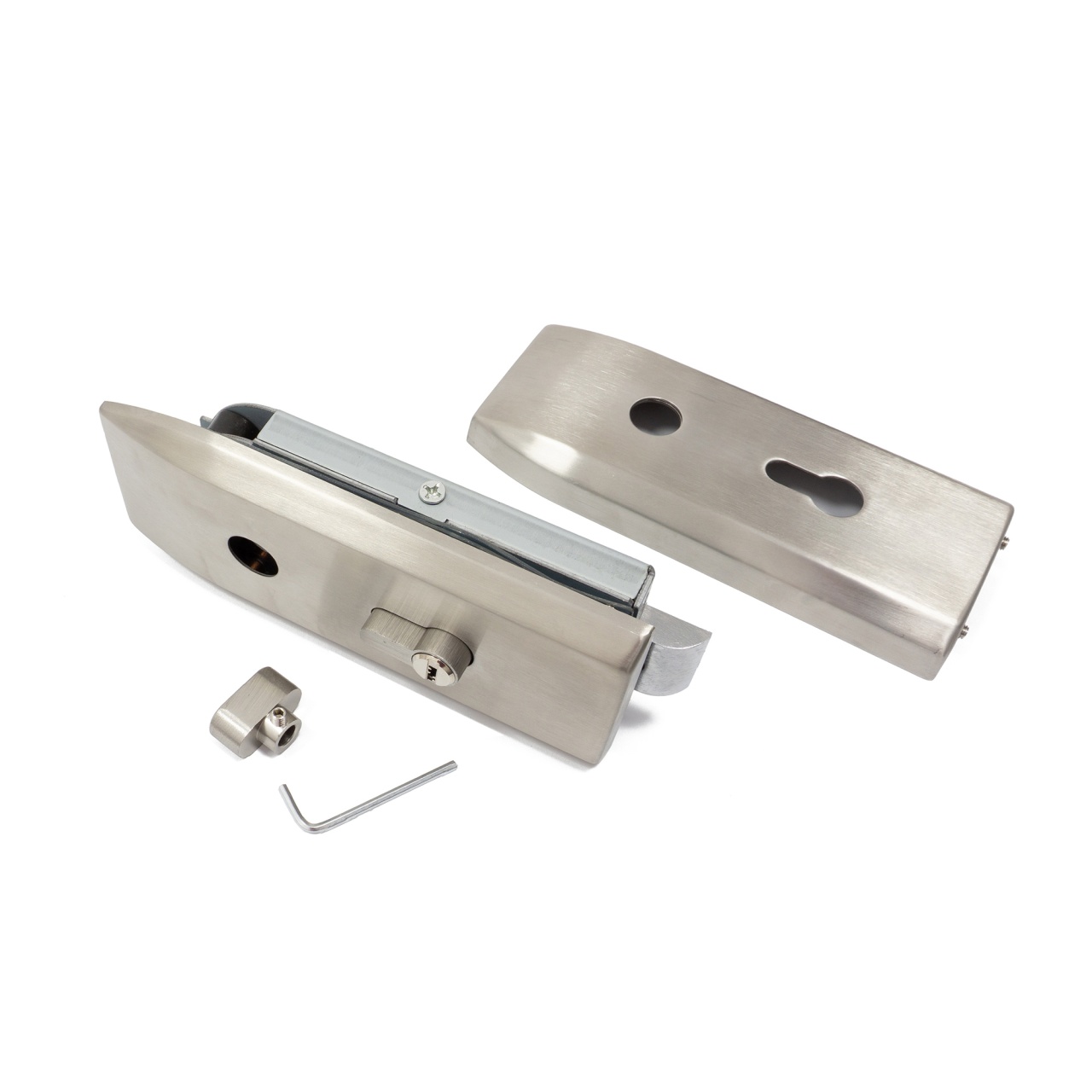

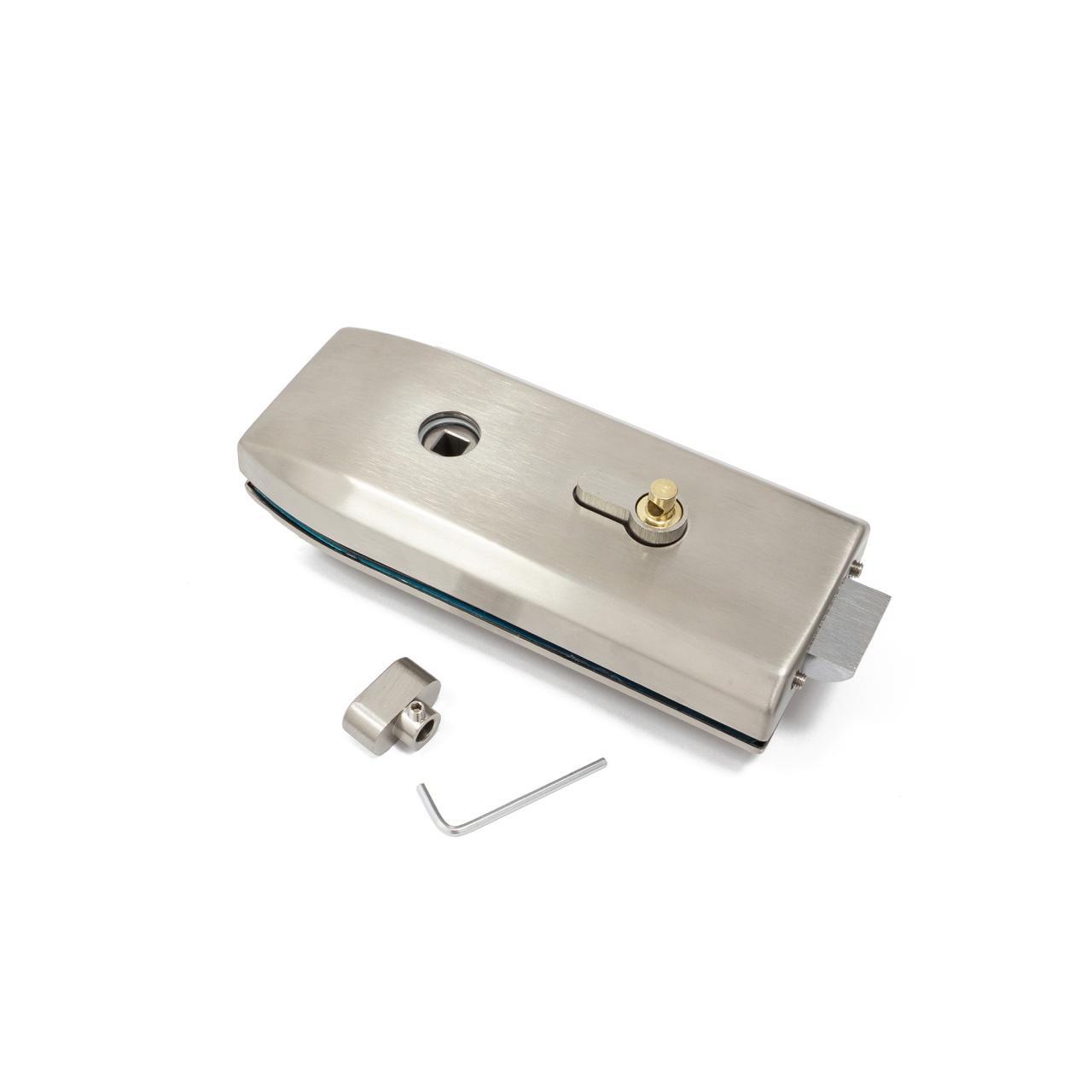

Corp broască

Placă de mascare broască: 175 × 74/58 × 22 mm, grosime 1 mm, fixată cu 2 stifturi M5 × 8 mm
Broască simetrică și reversibilă: 160 × 60 × 15,5 mm
Zăvor reversibil: 28 × 26 × 11 mm, demontabil cu șurub M5 × 6 mm
Fixare între fețele ușii cu 2 șuruburi M5 × 25 mm (oțel zincat), cu folie de protecție 145 × 55 × 1,0 mm

Cilindru

Cilindru fluture asimetric, amprentă 50 mm (30/10/10 mm)
Fluture demontabil cu stift M5 × 8 mm
Fixare cu șurub M5 × 35 mm
Livrat cu 5 chei

Alte elemente

2 folii suplimentare de protecție:
145 × 55 × 1,0 mm
155 × 70 × 1,0 mm
Placă opusă broască: 175 × 74/58 × 11,2 mm, grosime 1 mm

Montaj
Compatibilă cu uși din sticlă de 10–12 mm.

Necesită:

3 găuri Ø9–10 mm
2 la 30 mm între axe
1 la 75 mm, perpendicular pe axa primelor două
Gaură cilindru: Ø18/11 × 34 mm
Gaură mâner: Ø20 mm
Broasca este fixă, fără reglaje mecanice, în afara strângerii corecte a elementelor de prindere.

Întreținere

Curățare periodică cu soluții pentru inox.
Verificarea șuruburilor, fără strângere excesivă.

Disclaimer

Dimensiunile produsului sunt orientative și pot prezenta mici variații în funcție de lotul de fabricație. De asemenea, culoarea produsului poate diferi ușor față de imaginile afișate, ca urmare a condițiilor de iluminare, fenomenului de reflexie al suprafeței inoxului, precum și a setărilor de rezoluție, luminozitate sau contrast ale monitorului, telefonului sau altor dispozitive de afișare.
