Broască pentru uși metalice și lemn, compatibilă cu mânere smart, interax Y68, cod 12200

Ideal pentru uși metalice, uși din lemn, uși de apartament, uși de acces, spații tehnice sau proiecte în care se montează mânere smart, broasca pentru uși cod 12200 este o soluție tehnică dedicată sistemelor de închidere compatibile cu mânere inteligente. Este potrivită pentru modelele Viva Lock, VetroLock și alte mânere smart care respectă aceeași configurație de prindere și același interax.

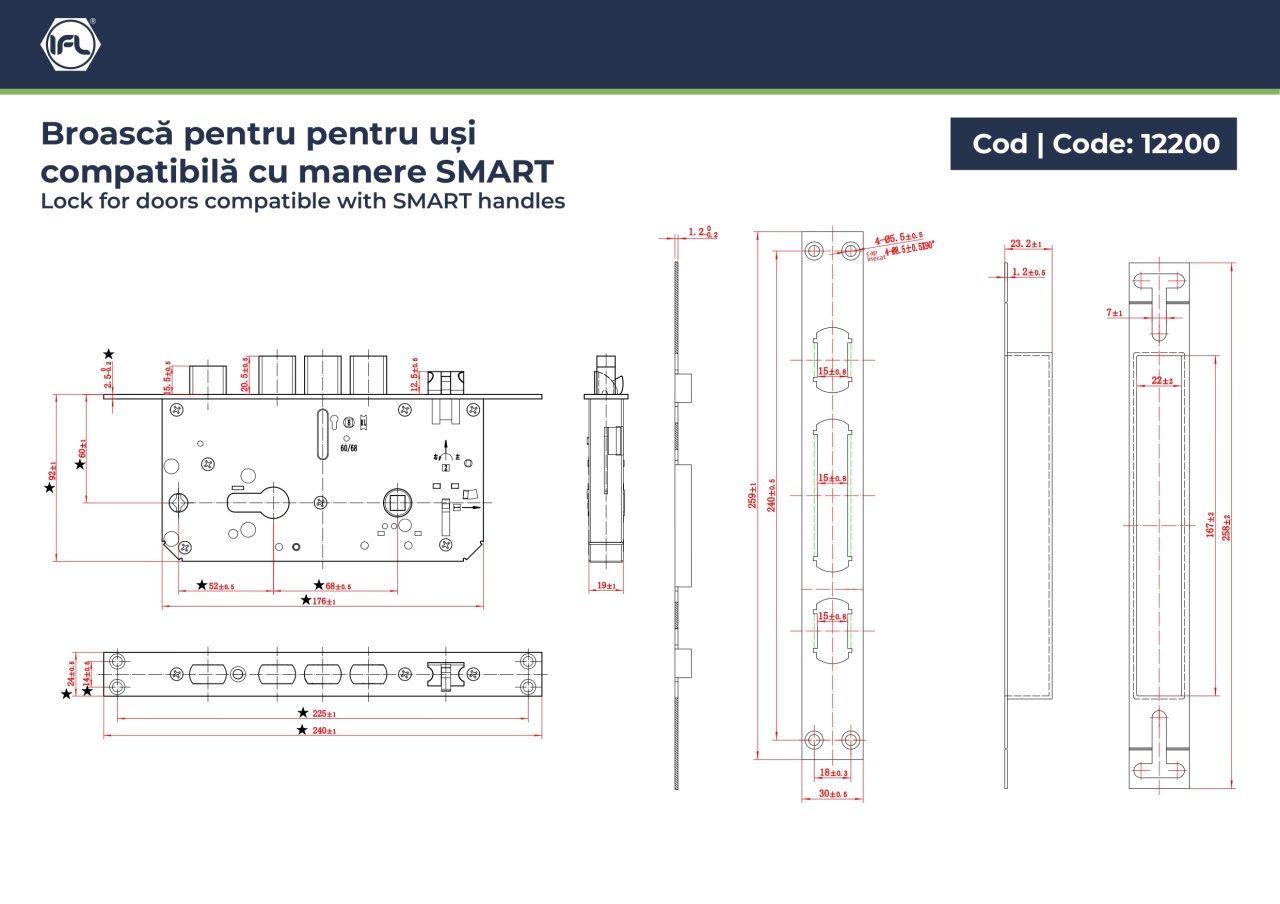

Această broască este recomandată în special atunci când se înlocuiește sau se pregătește montajul unui mâner smart pe o ușă metalică sau din lemn. Configurația Y68 are un interax mai puțin întâlnit față de broaștele clasice, de aceea produsul trebuie ales pe baza cotelor din schiță, nu doar după aspect. Interaxul de 68 mm trebuie verificat înainte de montaj, împreună cu poziția axului mânerului, poziția cilindrului, dimensiunea corpului de broască și poziția plăcii frontale.

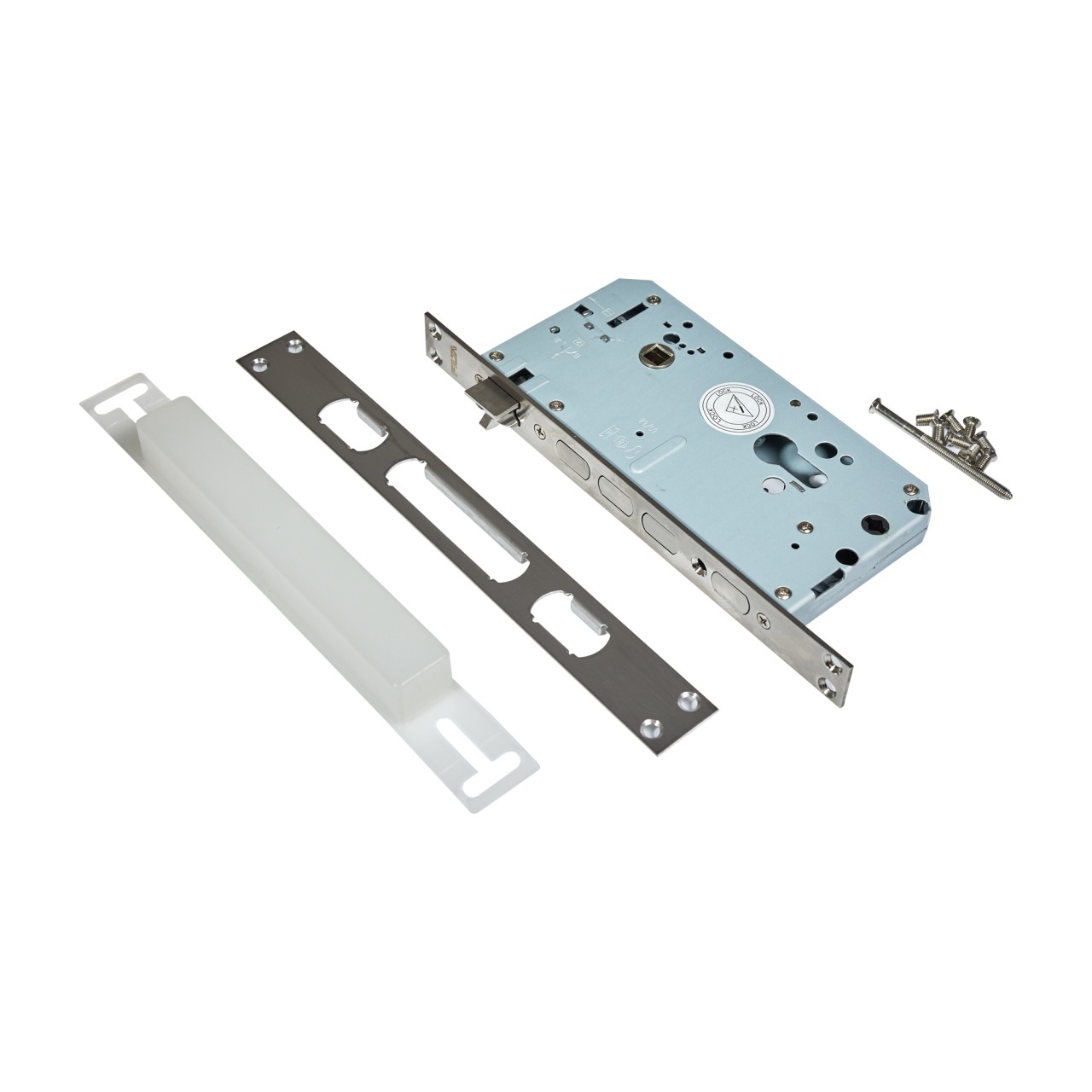

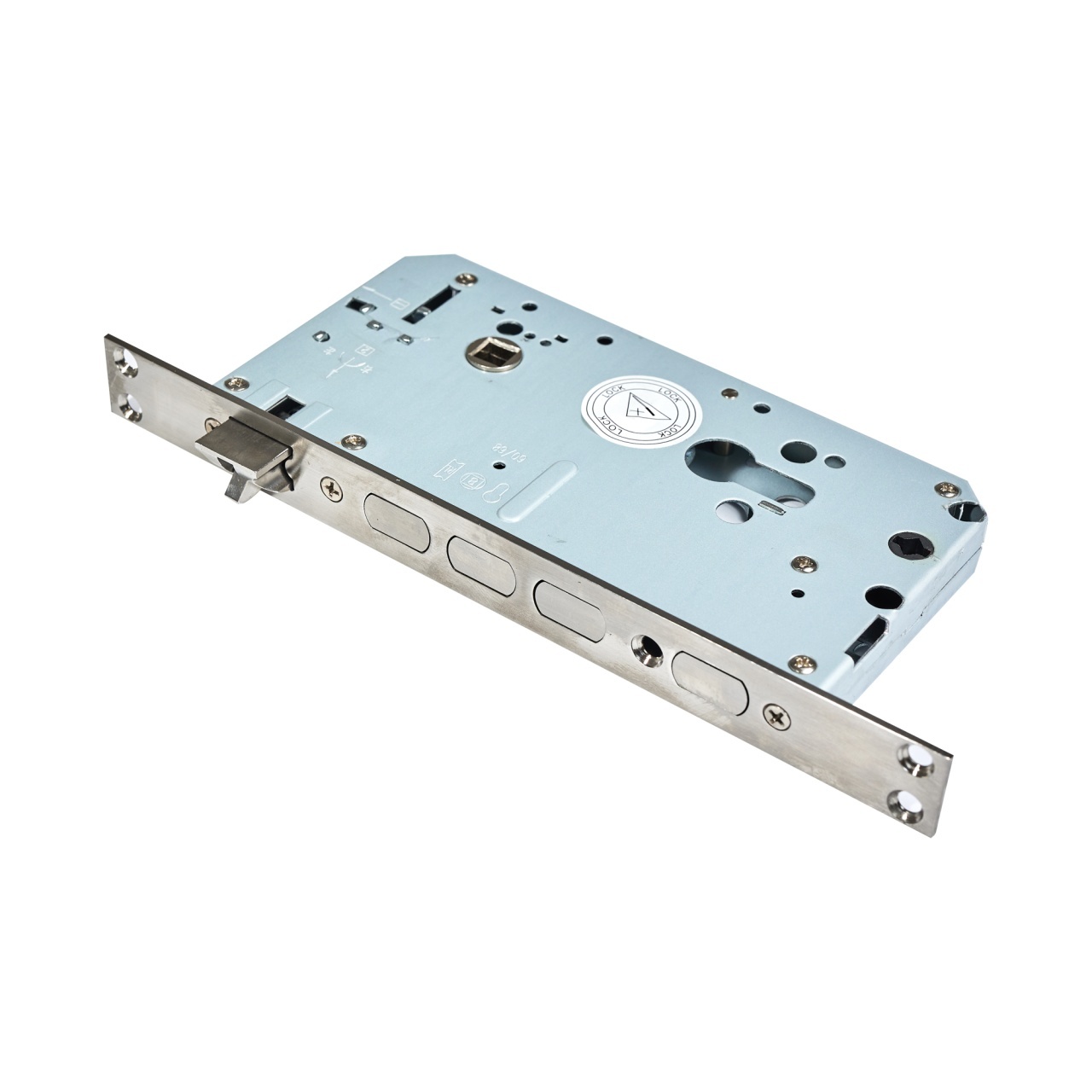

Corpul broaștei are lungime de 176 mm și înălțime de 92 mm, iar placa frontală are lungime de 240 mm, cu distanță între punctele de fixare de 225 mm. Placa frontală este îngustă, cu lățime de aproximativ 24 mm, ceea ce o face potrivită pentru uși unde spațiul de frezare trebuie respectat cu atenție. Configurația include bolțuri multiple, zăvor, locaș pentru cilindru și locaș pentru axul pătrat al mânerului smart.

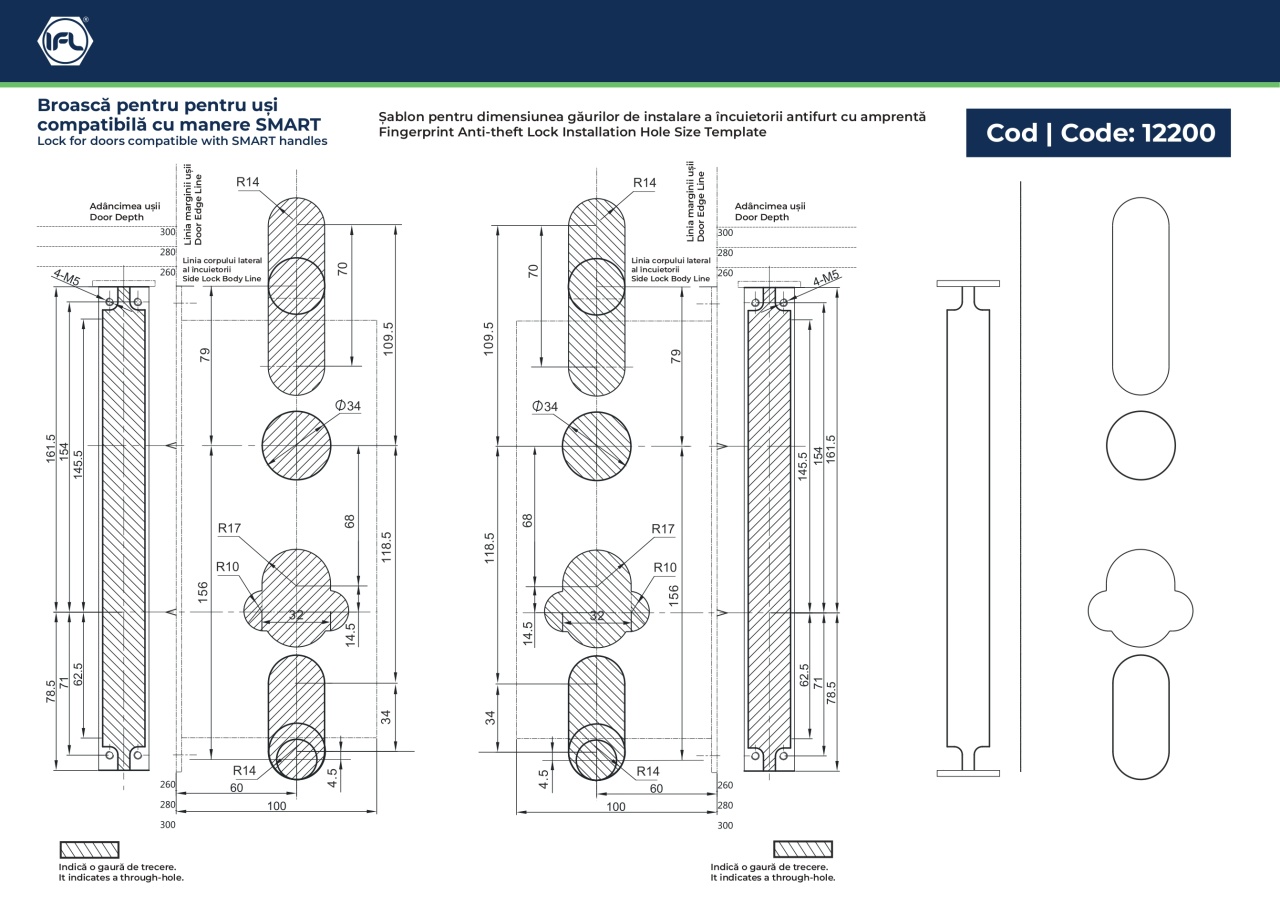

Broasca este potrivită pentru montaj în uși metalice și uși din lemn, cu condiția ca decupajele existente sau noile frezări să respecte dimensiunile tehnice. Pentru proiecte noi, se recomandă verificarea compatibilității cu mânerul smart ales înainte de debitare, frezare sau găurire.

Avantaje:

Aplicații recomandate:

Detalii tehnice:

Produs: broască pentru uși compatibilă cu mânere smart
Cod produs: 12200
Compatibilitate: mânere smart Viva Lock, VetroLock și alte modele compatibile
Tip ușă: metalică sau lemn
Configurație: Y68
Interax: 68 mm
Lungime corp broască: 176 mm
Înălțime corp broască: 92 mm
Lungime placă frontală: 240 mm
Distanță între punctele de fixare ale plăcii frontale: 225 mm
Lățime placă frontală: aproximativ 24 mm
Grosime placă frontală: aproximativ 3 mm
Adâncime laterală corp broască: aproximativ 19 mm
Lățime element contraplacă: aproximativ 30 mm
Lungime contraplacă: aproximativ 250 mm
Locaș pentru ax mâner: da
Locaș pentru cilindru: da
Bolțuri de închidere: multiple
Utilizare: montaj cu mânere smart și sisteme de acces inteligente

Observație importantă pentru montaj

Interaxul Y68 este o configurație atipică. Înainte de comandă sau montaj, trebuie verificate cotele din schiță și compatibilitatea cu mânerul smart folosit. Nu toate mânerele smart folosesc aceeași poziție pentru ax, cilindru și punctele de fixare.

Sfaturi de întreținere:

Disclaimer:

Dimensiunile produsului pot prezenta mici variații în funcție de lotul de fabricație. De asemenea, culoarea produsului poate diferi ușor față de imaginile afișate, ca urmare a condițiilor de iluminare, fenomenului de reflexie al suprafeței inoxului, setărilor de rezoluție, luminozitate sau contrast ale monitorului, telefonului sau altor dispozitive de afișare.
